1.0 范围

本公告提供了在测量采用 14 针 Butterfly 封装的 InPhenix 半导体光放大器 (SOA) 的光学性能时正确使用 InPhenix IPEVM1010 SOA 评估板的说明。

2.0 所需工具和材料

1. IPEVM1010 SOA 评估板。2
. 14 引脚蝶形封装 SOA。3
. 额定电流为 2 安培或更高的 +5V 直流电源。4
. 根据评估参数可能需要的可选仪器：
a. 光谱分析仪 (OSA)
b. 光功率计
c. 光源
d. 光衰减器

3.0 注意事项

1. 在阅读以下所有说明之前，请勿将 SOA 安装到评估板上 。2. 激光会对眼睛造成永久性损伤。操作 SOA 时，
请勿直视光纤
端面。3 . SOA 是 ESD 敏感器件。请在具有 ESD 防护等级的工作站中小心处理和操作 SOA。4
. 如果输入 SOA 的功率过高，可能会损坏 SOA。请将 SOA 的输入功率保持在 15dBm 以下。5
. SOA 是行波型光放大器。输入和/或输出端面的任何反射都会影响性能。请尽可能使用 APC 连接器进行光路连接。如果没有连接器，请使用匹配的凝胶或其他液体来减少端面的反射。6
. 请勿在高于器件数据表中所示最大额定值的电流下操作 SOA。

4.0 操作

4.1 安装
1. 在安装 SOA 到评估板上之前，请先阅读 以下所有说明。
2. 连接评估板前，请确保电源为 +5VDC，噪声纹波小于 50mV。

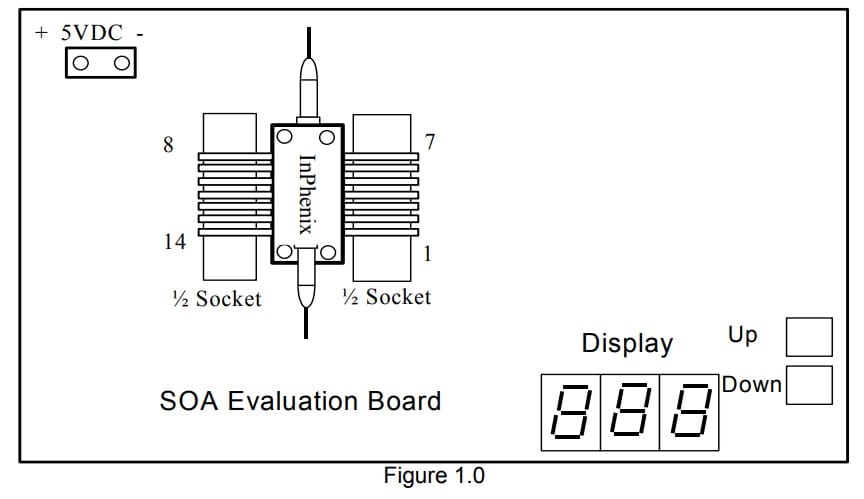

3. 关闭电源并将其连接到评估板，如图 1.0 所示。
4. 打开电源。评估板上的显示屏应显示 0。如果读数高于该值，请使用“DOWN”按钮将其重置为 0。
5. 关闭电源。将 SOA 设备安装到评估板上，将电线与插座对齐，并小心地将其夹紧到位。确保 SOA 电极与蝶形插座上的引脚接触良好，并且 SOA 的方向正确。

4.2 测试操作
1. 打开电源。
a. 绿灯表示评估板运行正常。继续下面的步骤 6
。如果红灯亮，请检查设备与插座是否接触良好。

如果问题仍未解决，请联系我们的销售机构寻求帮助。

2. 按下显示屏旁边的“UP”和“DOWN”按钮可增加或减少驱动电流。LED 显示屏显示施加到器件的驱动电流。
3. 将 SOA 连接到测试仪器或光路进行测试。

4.3 关机
1. 测试完成后，按下“DOWN”按钮将电流降至 0mA。
2. 关闭电源并将 SOA 从电路板上取下。在导线上套上 ESD 保护钢制分流夹。将 SOA 放入 ESD 包装中保存。
3. 将评估板从直流电源上取下并将其存放在安全的地方。
